用于各種機織物、梭織物、化纖純棉、混紡、針織物的起毛起球性能測試，測試時織物與尼龍刷及磨料摩擦，以鑒別產品質量和工藝效果。

GB/T4802.1-1997     DIN 53863.2

1、YG502C型起毛起球儀是測試各種織物起毛起球狀況的一種理想儀器。

2、本儀器采用觸摸屏控制，可予置次數，自動計數，霍爾元件采集次數信號，數據觸屏顯示。其特點準確、穩定、可靠、聲音柔和。

儀器的使用

1、毛刷長度的調整：

用手握住“下磨頭”的外圈旋轉，直至毛刷長度達到要求為止。（注：如果毛刷已經于底面平行，請不要繼續向上抬升底板，否則將使毛刷分散導致報廢）。

2、起球座、毛刷座相互位置的交換：

當起球座、毛刷座的位置需要交換時，請將“磨頭橫臂”翻到磨頭支架右側，雙手從底部慢慢用力向上平行托起“工位座板”旋轉180°后，再放下使其落到工作位置。本機有限位設置，向上托起時會有隔阻感覺，此時可完成旋轉動作。

3、砝碼的選擇：

本機帶有兩個重量不同的砝碼，分別是100cN、290cN，用戶可根據不同的實驗要求選擇不同的砝碼，當需要更換砝碼時，請握住砝碼逆時針旋轉即可卸掉砝碼。

三種壓重組合：

第一：490cN任何砝碼都不放；

第二：590cN放100cN砝碼時；

第三：780cN放290cN砝碼時。

4、儀器的操作界面：

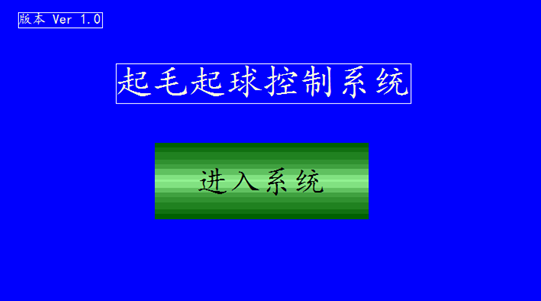

ü      按下電源開關，觸屏顯示界面如下：

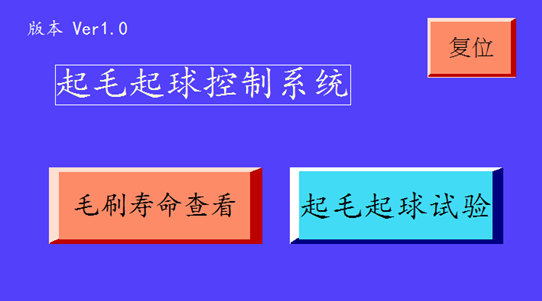

ü      按“進入系統”，觸屏顯示界面如下：

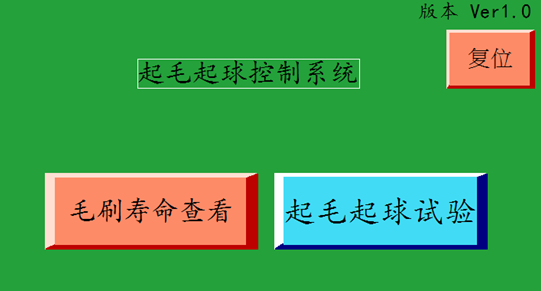

ü      按“毛刷壽命查看”，觸屏顯示界面如下：

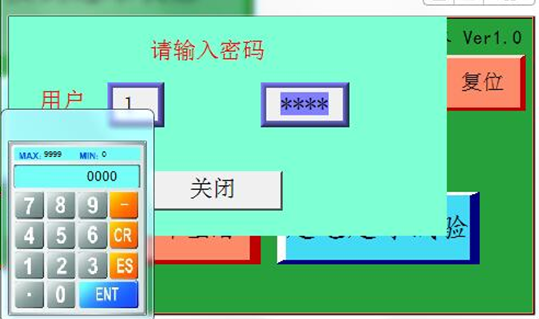

n      按四個*，彈出輸入框，輸入密碼，按“ENT”可以進入：

ü

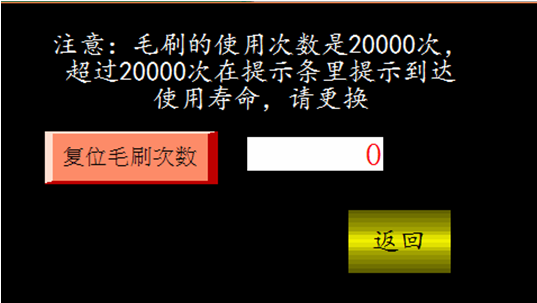

ü      可以進入界面如下：

n      顯示累計使用次數

n      按“返回”退出

ü      按“起毛起球試驗”，觸屏顯示界面

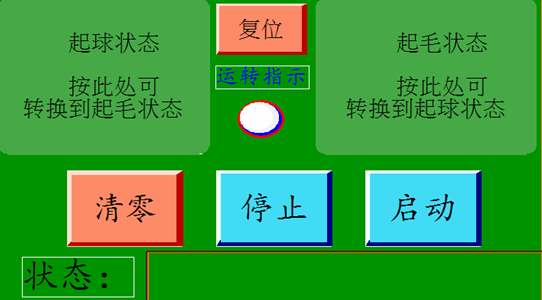

ü      按“起毛起球試驗”，觸屏顯示界面如下：

n      按“起球狀態”或者“起毛狀態”進行試驗

n      狀態：顯示實際工作情況 停止等待  運行中

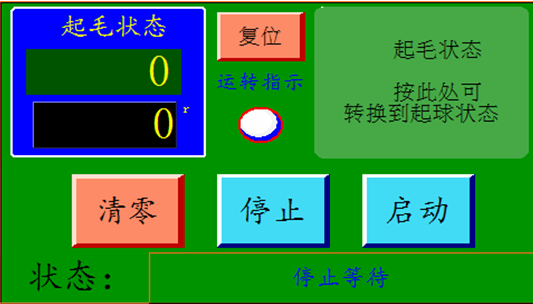

ü      按左側“起毛狀態”，觸屏顯示界面如下：

n      上一行數字為設定圈數，手按后，即彈出修改鍵盤，設置后按“ENT”

n      按“啟動”、“停止”、“清零”完成試驗動作

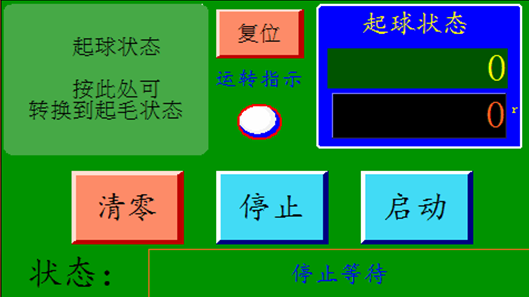

ü      按右側“起球狀態”，觸屏顯示界面如下：

n      上一行數字為設定圈數，手按后，即彈出修改鍵盤，設置后按“ENT”

n      按“啟動”、“停止”、“清零”完成試驗動作

1、運動軌跡：Φ40mm±1mm圓軌跡

2、運動速度：60r/min±1r/min

3、毛刷高度：2mm～10mm可調

4、計數范圍：1次～999900次

5、電源：AC220V±10%  50Hz

6、外形尺寸：560mm×260mm×360mm

    7、重量：32Kg
